Ensaio SPT em Carapicuíba | Sondagem à Percussão com Medida de Nspt

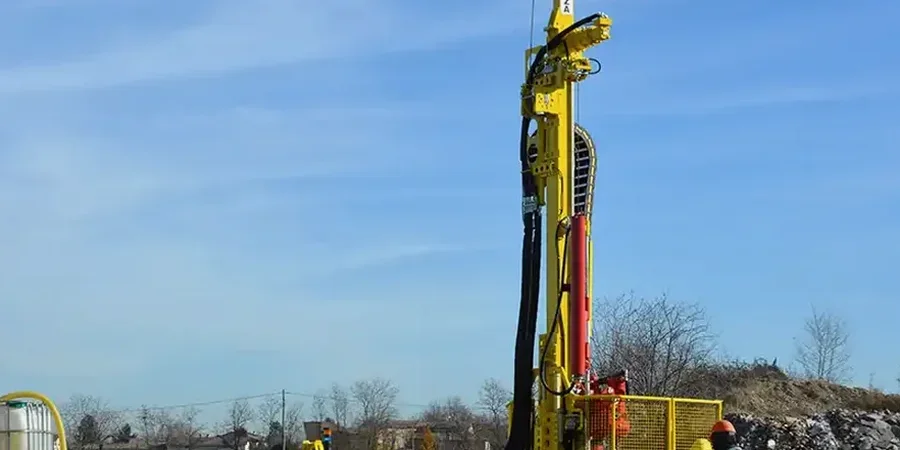

O martelo de 65 kgf cai em queda livre sobre a cabeça de bater. O som é seco, ritmado. Em Carapicuíba, nosso equipamento de sondagem à percussão trabalha assim: a cada metro perfurado com trado helicoidal, o amostrador padrão Raymund-Terzaghi é cravado no fundo do furo com três séries de 15 golpes. Anotamos o número de golpes Nspt que define a resistência do terreno. O procedimento segue a ABNT NBR 6484:2020 — é o mesmo método que aplicamos em terrenos da Aldeia de Carapicuíba até o Parque Jandaia. Quando o solo é mais mole, como nas áreas próximas à várzea do Rio Cotia, complementamos a campanha com ensaio CPT para obter um perfil contínuo de resistência de ponta e atrito lateral.

O Nspt não é um número isolado: em Carapicuíba, a leitura correta do nível d'água define o tipo de fundação.

Procedimento e escopo

Em Carapicuíba, percebemos que a transição entre solo saprolítico e rocha alterada costuma ocorrer entre 8 e 14 metros de profundidade na região central, mas pode ser mais rasa nos bairros altos da Cohab. Isso significa que o comprimento do revestimento precisa ser ajustado rapidamente em campo, porque o furo tende a desmoronar se a camada de silte arenoso estiver saturada. Nossa sonda hidráulica tem torque de mesa rotativa para manter a estabilidade do furo até atravessar essa faixa crítica. Além do registro do Nspt, coletamos amostras indeformadas quando o cliente precisa de parâmetros de resistência ao cisalhamento via ensaio triaxial, e sempre separamos material para granulometria conjunta com limites de consistência, itens obrigatórios na classificação unificada.

Particularidades da região

A temporada de chuvas em Carapicuíba, entre outubro e março, eleva o lençol freático em até 2 metros nas áreas próximas ao Ribeirão Carapicuíba. Se a sondagem é executada sem revestimento nessa época, o furo desmorona antes de atingir a cota de projeto e o Nspt medido perde representatividade. Outro ponto crítico é a presença de aterro não controlado nos loteamentos antigos: o amostrador pode travar em entulho de construção e gerar falsos impenetráveis. Para evitar interpretação errada, usamos trépano de lavagem sempre que encontramos resistência anômala antes dos 5 metros. A cravação do amostrador só é válida se a energia entregue ao topo das hastes for consistente; por isso calibramos o sistema de levantamento antes de cada campanha.

Dados técnicos

Parâmetro	Valor típico
Profundidade máxima	30 m com sonda mecanizada
Diâmetro de perfuração	2½” com revestimento; 4” em solo colapsível
Martelo padronizado	65 kgf com haste de 1 m e guia automática
Amostrador	Raymund-Terzaghi bipartido, Dexterno 50,8 mm
Norma de execução	ABNT NBR 6484:2020
Registro	Nspt, Nível d'água, profundidade do impenetrável
Frequência de amostragem	A cada metro de avanço do furo

Serviços técnicos vinculados

Sondagem SPT mecanizada

Perfuração com sonda hidráulica, ensaio Nspr a cada metro e registro de NA conforme NBR 6484. Relatório com perfil individual do furo e planta de locação georreferenciada.

Coleta de amostras indeformadas

Amostrador Shelby e bloco parafinado para ensaios de laboratório. Essencial quando a fundação depende de parâmetros de resistência ao cisalhamento.

Relatório de fundação com Nspt

Interpretação dos golpes para definição da tensão admissível e estimativa de capacidade de carga, compatível com fundações rasas e profundas em solo tropical.

Dúvidas comuns

Quanto custa um furo de sondagem SPT em Carapicuíba?

O valor unitário de um furo de sondagem SPT mecanizada em Carapicuíba fica entre R$1.370 e R$2.000, dependendo da profundidade alcançada e da mobilização da sonda hidráulica. Para campanhas com vários furos, o custo por metro linear pode ser reduzido porque a mobilização é diluída.

Qual a profundidade mínima exigida para o SPT segundo a norma?

A ABNT NBR 6484:2020 não fixa uma profundidade mínima universal, mas estabelece que a sondagem deve avançar até a camada de solo que não seja significativamente solicitada pela fundação. Na prática, em Carapicuíba, a maioria das campanhas atinge o impenetrável ao trépano de lavagem ou a profundidade onde o bulbo de tensões da fundação perde influência.

O ensaio SPT fornece o tipo de fundação ideal para meu terreno?

O SPT fornece a resistência do solo metro a metro e a posição do nível d'água. Com esses dados, o projetista calcula a tensão admissível e define se a fundação será rasa — como sapatas ou radiers — ou profunda, com estacas. O ensaio é a base para essa decisão, mas a definição final cabe ao engenheiro estrutural.
