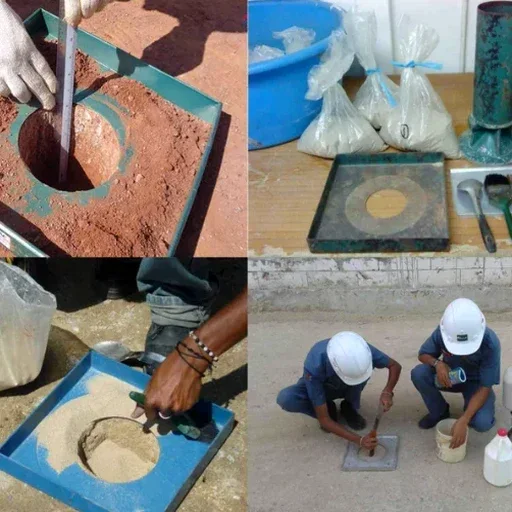

O equipamento chega na obra em uma maleta metálica reforçada. Dentro, um frasco de vidro com funil cônico acoplado, uma placa de base com abertura circular e sacos de areia calibrada — geralmente a areia de Ottawa, de granulometria uniforme. Em Carapicuíba, o procedimento é rápido: raspa-se a superfície do aterro, escava-se uma cavidade circular com cuidado para não perturbar as paredes, e coleta-se todo o solo removido para determinação de umidade. A areia do frasco escoa pelo cone e preenche o volume deixado, e a diferença de massa antes e depois revela a densidade in situ. Esse dado, cruzado com o peso específico máximo do laboratório, entrega o grau de compactação em minutos. Para fundações diretas na região, o ensaio de placa de carga complementa a avaliação da capacidade de suporte, especialmente nos solos de alteração de rocha que ocorrem na cidade.
A precisão do cone de areia depende de uma areia calibrada de densidade conhecida — qualquer variação na granulometria da areia invalida o ensaio inteiro.
Particularidades da região
No Jardim Ana Estela, predominam solos residuais maduros, bem drenados, que atingem grau de compactação com facilidade. Já na região do Centro, os terrenos de várzea do córrego Carapicuíba apresentam camadas de argila orgânica mole intercaladas com aterro lançado, onde a densidade varia drasticamente em poucos metros. O maior risco que constatamos é a falsa aprovação de uma camada: o operador coleta o solo do furo, mas esquece de vedar a placa de base contra o terreno irregular, e a areia escapa pela borda, gerando um volume superestimado e uma densidade falsamente alta. Em Carapicuíba, a heterogeneidade dos aterros antigos obriga a uma malha de pontos mais fechada — a cada 100 m² de aterro, no mínimo — e um controle rigoroso de umidade, pois o solo compactado no ramo seco pode saturar com as chuvas de verão e perder resistência rapidamente.
Marco normativo
ABNT NBR 7185:2016 – Solo — Determinação da massa específica aparente, in situ, com emprego do frasco de areia, ABNT NBR 7182:2016 – Solo — Ensaio de compactação, ABNT NBR 6457:2016 – Amostras de solo — Preparação para ensaios de compactação e ensaios de caracterização, DNIT 092/2006 – ES – Aterro – Especificação de Serviço
Dúvidas comuns
Qual é o custo médio de um ensaio de densidade in situ com cone de areia em Carapicuíba?
O valor unitário por ponto de ensaio fica na faixa de R$280 a R$360, dependendo da quantidade de pontos e da distância de deslocamento até a obra. Em campanhas com mais de 15 pontos, conseguimos um desconto por escala.
O método do cone de areia funciona em solos com pedregulho?
Funciona, desde que as partículas não ultrapassem 19 mm (peneira 3/4"). Para pedregulhos maiores, o volume do furo precisa ser de pelo menos 1400 cm³, conforme a ABNT NBR 7185. Em Carapicuíba, onde o solo residual de granito pode conter blocos, avaliamos cada ponto para decidir se o método é aplicável ou se é melhor migrar para o cilindro biselado.
Com que rapidez sai o resultado do ensaio?
O resultado sai na hora. O operador já calcula a densidade seca e o grau de compactação no próprio campo, preenche o relatório e o engenheiro residente libera a camada ou solicita recomplementação imediatamente.
Qual a diferença entre o cone de areia e o densímetro nuclear?
O cone de areia é um método direto: mede volume e massa sem calibrar contra um padrão externo. O densímetro nuclear é indireto e exige calibração para cada tipo de solo. Em aterros heterogêneos como os de Carapicuíba, o cone de areia é mais confiável porque não sofre interferência da mineralogia do solo.
Vocês fazem o ensaio em dias de chuva?
Sim, desde que a superfície do aterro esteja protegida e a umidade do solo não tenha variado significativamente. Se a chuva alterar a umidade da camada, recomendamos esperar a secagem ou recompactar, porque o grau de compactação medido não será representativo.
