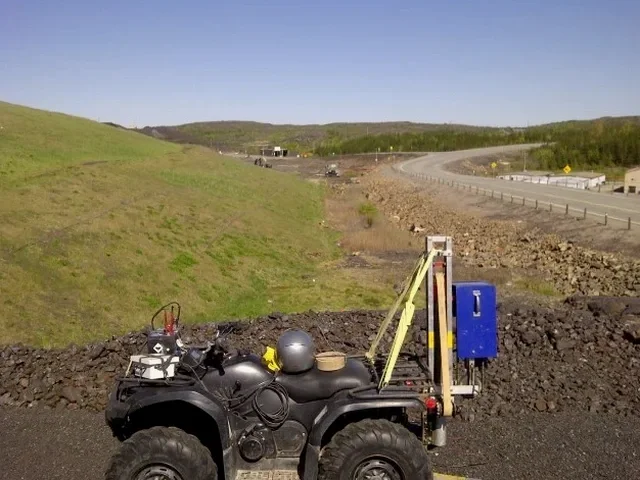

Carapicuíba assenta-se sobre terrenos do embasamento cristalino, com ocorrência de granitos e gnaisses do Complexo Embu, recobertos por solos saprolíticos de espessura muito variável — em menos de 200 metros pode-se passar de rocha sã a um colúvio de 15 metros saturado. Essa heterogeneidade complica a previsão do topo rochoso apenas com furos de sondagem. O ensaio de tomografia sísmica de refração/reflexão resolve essa ambiguidade: gera um modelo contínuo de velocidades compressionais (Vp) e cisalhantes (Vs) ao longo de perfis de centenas de metros, permitindo distinguir horizontes de solo, rocha alterada e maciço competente com precisão métrica. Em projetos de obras lineares e escavações na região metropolitana, complementamos o resultado com o ensaio CPT quando a estratigrafia é muito branda e exige correlação de resistência de ponta.
A inversão tomográfica 2D revela gradientes laterais de velocidade que uma campanha de furos isolados jamais detectaria — em terrenos de embasamento alterado como os de Carapicuíba, essa diferença muda o projeto de fundação.
Dúvidas comuns
Qual a diferença prática entre refração e reflexão sísmica para uma obra em Carapicuíba?
A refração é mais rápida e econômica para mapear o topo rochoso e camadas de solo até uns 50 metros, funcionando bem em terrenos com gradientes de velocidade crescentes em profundidade. Já a reflexão de alta resolução é superior quando há inversão de velocidade — por exemplo, uma lente de argila mole sob uma crosta laterizada competente — e para investigações mais profundas, de 60 a 120 metros. Em Carapicuíba, onde o perfil de alteração é irregular, frequentemente combinamos as duas técnicas no mesmo levantamento.
Quanto custa um ensaio de tomografia sísmica em Carapicuíba?
O valor para uma campanha de tomografia sísmica de refração/reflexão em Carapicuíba situa-se entre R$6.000 e R$13.160, dependendo do comprimento total dos perfis, do número de geofones e da fonte sísmica necessária. Perfis de reflexão com cobertura de fold elevada ou em zonas de difícil acesso podem atingir o limite superior dessa faixa.
Em que fase do projeto o levantamento sísmico deve ser executado?
O ideal é realizar o ensaio durante a fase de projeto básico, antes de definir o posicionamento final das fundações ou o traçado de túneis. Com os modelos de velocidade em mãos, o engenheiro geotécnico ajusta as campanhas de sondagem mecânica nos pontos críticos, economizando furos desnecessários e refinando o modelo geológico.
Como o ruído urbano de Carapicuíba afeta a qualidade dos dados sísmicos?
O ruído de tráfego e operação industrial na região pode mascarar as primeiras chegadas, sobretudo em profundidades superiores a 40 metros. Para mitigar esse efeito, programamos as aquisições em janelas de menor ruído — fins de semana e madrugadas — e aplicamos empilhamento vertical com 5 a 10 impactos por ponto. O processamento inclui filtros notch de 60 Hz e análise de coerência para rejeitar traços ruidosos sem perder resolução nos refletores de interesse.
